Обвязка и половые лаги в каркасном доме

Возведение каркасного дома является ответственным процессом, каждый этап которого имеет большое значение для получения положительного результата в целом. Невыполнение определенных строительных правил, несоблюдение технологии и последовательности во время монтажа может привести к большим проблемам и значительным финансовым затратам в последующей эксплуатации всего строения.

Правильная последовательность монтажа обвязки во многом зависит от типа фундамента. Рассмотрим процесс выполнения нижней обвязки на примере свайного (металлические, железобетонные сваи) фундамента. Благодаря быстроте сооружения, длительному сроку службы и доступной цене, данный вид фундаментов получил широкое распространение.

Виды обвязки, материалы и конструктивные решения

Нижняя обвязка конструктивно может выполняться из бруса, сплоченной доски или бревна. Так как древесина, из которой выполняется нижняя обвязка, в процессе эксплуатации будет подвергаться значительным нагрузкам, стоит подбирать для его создания качественный материал.

Предпочтение лучше отдать пиломатериалу хвойных пород (сосна, ель, пихта, лиственница), так как наличие в древесине природных смолистых веществ создает дополнительный барьер для процессов гниения, образования плесени, грибка и уменьшает ее гигроскопичность. Также доступность и относительно невысокая цена данных пород древесины являются дополнительным критерием для покупки.

Обвязка и лаги пола в каркасном доме

Рис.1 Хвойные породы деревьев

Рассмотрим подробнее виды обвязки:

  1. В случае применения бруса используют не строганный пиломатериал различного сечения (150х150мм, 200х150мм, 200х200мм). Этот пиломатериал имеет строгие размеры, его проще монтировать, а значительное по размерам сечение обеспечивает стойкую к нагрузкам опору. В то же время, он подвержен растрескиванию и короблению.
  2. В обвязке из досок такие дефекты в значительной мере предотвращаются. Сплоченная доска хорошо выдерживает нагрузки с течением времени и обеспечивает хорошую плоскость, процесс усушки компенсируется многослойностью конструкции. Доска подходит также различного сечения (150х50мм, 200х50мм).
  3. Применение бревна в качестве материала для обвязки уменьшает затраты, бревно выдерживает значительные нагрузки, а большая масса способствует повышению устойчивости и надежности всей конструкции. Минусами являются неправильная геометрия, сложность монтажа и крепления на фундаменте. Данный вид обвязки практически не применяется.

Правильный монтаж – надежная конструкция

Нижняя обвязка является необходимым элементом для создания надежного соединения между фундаментом, стенами и лагами пола. А также необходима для возведения ровной площадки, принятия и равномерного распределения всей нагрузки от конструкций дома.

При монтаже следует придерживаться определенных правил:

  1. предварительно на элементы фундамента укладывается гидроизоляция;
  2. брус (доска) должен быть откалиброван с большой точностью и подобран по размеру;
  3. обязательна обработка антисептиками для исключения процесса гниения материала;
  4. обвязка должна иметь строго горизонтальную плоскость для исключения неравномерности нагрузки;

Поэтапное устройство обвязки из бруса (150х150мм).

1)Обвязочный брус запиливается в размер в соответствии с планом обвязки фундамента. Затем каждый брус торцуется в свой узел.

Обвязка и лаги пола в каркасном доме

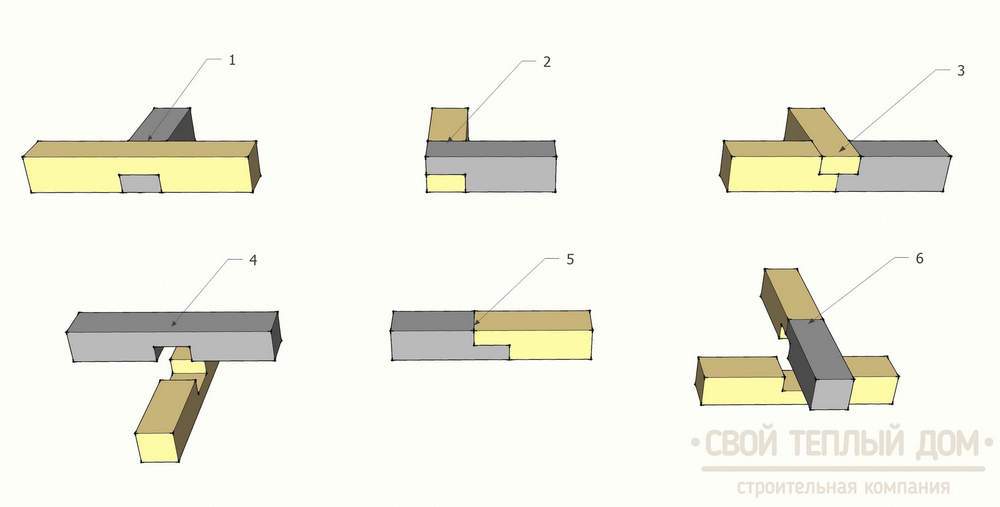

Рис.2 Узлы соединения обвязочного бруса

2)Далее брус раскладывается на фундамент и проверяются диагональные размеры.

3)Выполняется крепеж всех узлов между собой (гвозди 150-200мм).

4)И, наконец, выполняется крепеж обвязки к фундаменту (к оголовку сваи). В качестве крепежа используются анкерные болты или резьбовые шпильки.

Обвязка и лаги пола в каркасном доме

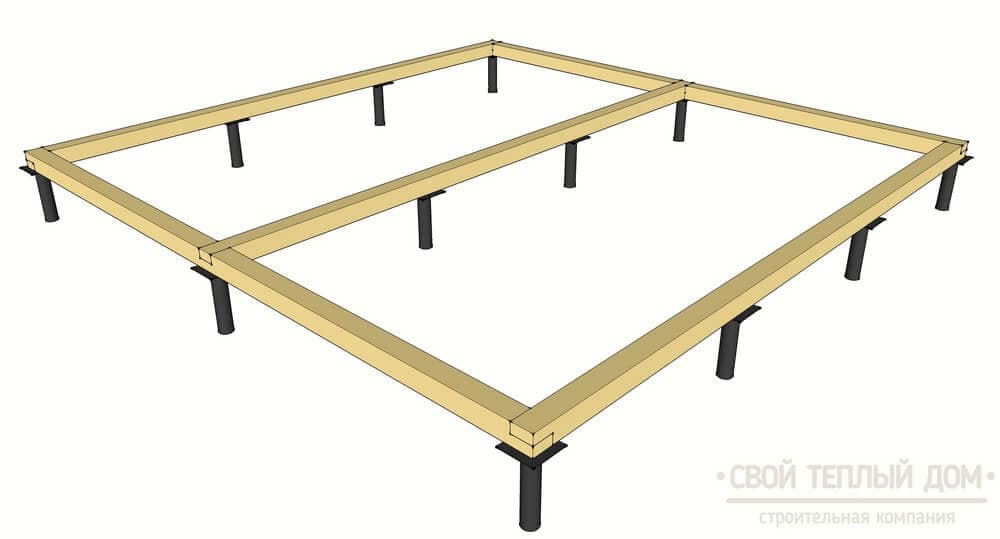

Рис.3 Обвязка из бруса на свайном фундаменте

Поэтапное устройство обвязки из сплоченных досок (50х150мм).

1)Сборка нижней обвязки из досок начинается с периметра (крайних досок). Доски запиливаются в соответствии с планом обвязки, торцы соединяются между собой гвоздями.

2)После укладки крайних досок на фундамент, проверяются диагональные размеры.

3)Далее набираются остальные доски. Каждая доска пилится в размер и торцуется в свой узел. Все доски соединяются между собой гвоздями.

4)Для большей прочности доски стягиваются между собой шпильками.

Обвязка и лаги пола в каркасном доме

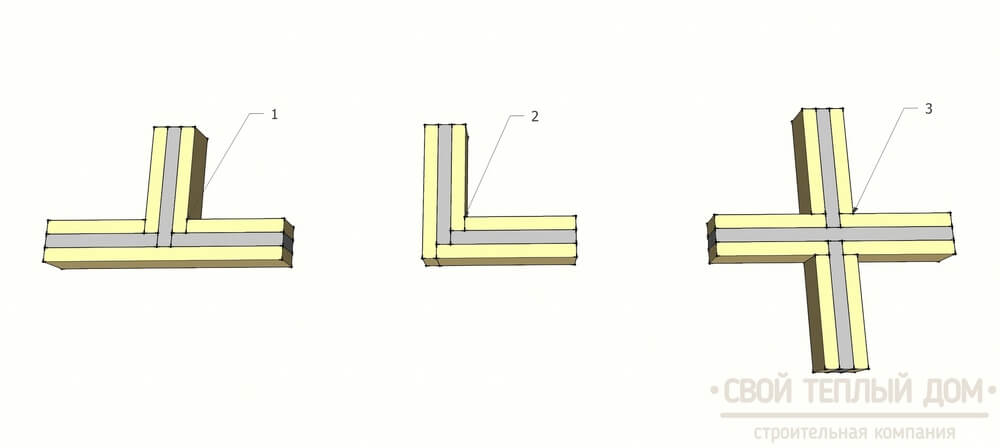

Рис.4 Основные узлы соединения обвязки из доски

5)Выполняется крепеж обвязки к фундаменту (к оголовку сваи). В качестве крепежа используются анкерные болты или резьбовые шпильки.

Обвязка и лаги пола в каркасном доме

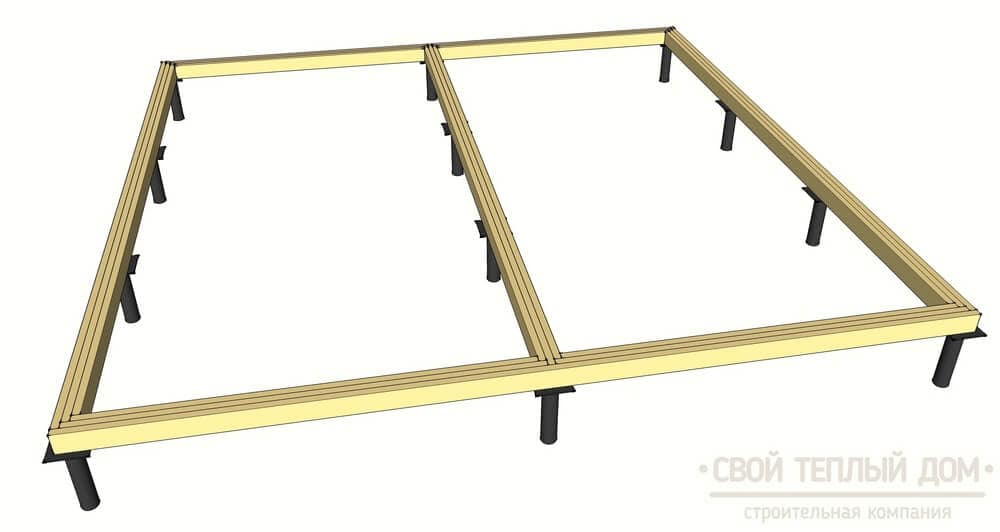

Рис.5 Обвязка из доски на свайном фундаменте

Лаги пола: материалы, особенности работ

Для организации и монтажа чернового пола, чистового покрытия и утепления применяют половые лаги. Они представляют собой продольные балки определенного размера, выполненные из различных материалов. Наиболее применимыми являются лаги из древесины. Для деревянных лаг при строительстве каркасного дома можно использовать древесину хвойных пород (сосна, ель, пихта, лиственница). Древесина лаг не должна иметь видимых дефектов, расслоений, поперечных трещин и большого количества сучков.

Размеры бруса (50х150мм, 100х150мм, 50х200мм и др.) и шаг между ними зависят от величины пролета нижней обвязки, нагрузки и размера утеплителя.

Если вы планируете строительство дома своими силами, то вам помогут калькуляторы расчета балок, где можно подобрать оптимальные размеры, шаг и материал балок.

Обязательным условием при монтаже системы лаг является их расположение в одной плоскости, которое проверяется контрольной рейкой. Также желательна обработка антисептиком для исключения процесса гниения материала.

Существует несколько вариантов крепления лаг к нижней обвязке:

1)С опорой на брусок. На обвязку крепится брусок, расположенный в нижней части, на который опирается конец лаги. При этом способе необходимо дополнительное крепление лаги к обвязке, поскольку брусок — лишь опора, связки с брусом он не создает.

2)С использованием металлических пластин, уголков. В этом случае имеется надежное соединение торца лаги с брусом обвязки, но опоры снизу не имеется, лага «висит» на металлической детали.

3)Установка поверх обвязки с непосредственной опорой на нее. Такой способ позволяет надежно связать лагу с обвязкой, создать качественную опору и соединение. При этом монтаж стоек каркаса стены потребует наличия дополнительной связки поверх лаг.

На практике чаще всего используют третий способ, либо совмещают два первых — используют опорный брусок и металлические соединительные элементы одновременно. Это максимально усиливает соединение лаг и обвязки, позволяет более точно выдержать плоскость чернового пола и упрощает процесс установки лаг.

Поэтапный монтаж половых лаг (50х200мм).

1)На основании плана перекрытий, выполняется монтаж фасадных или торцевых досок (служат для фиксации лаг в вертикальном положении и разметки положения лаг). Доски устанавливаются на ребро и выравниваются по внешнему краю обвязки.

2)Крепление досок осуществляется под углом гвоздями (100-120мм) или с помощью уголков и саморезов.

Обвязка и лаги пола в каркасном доме

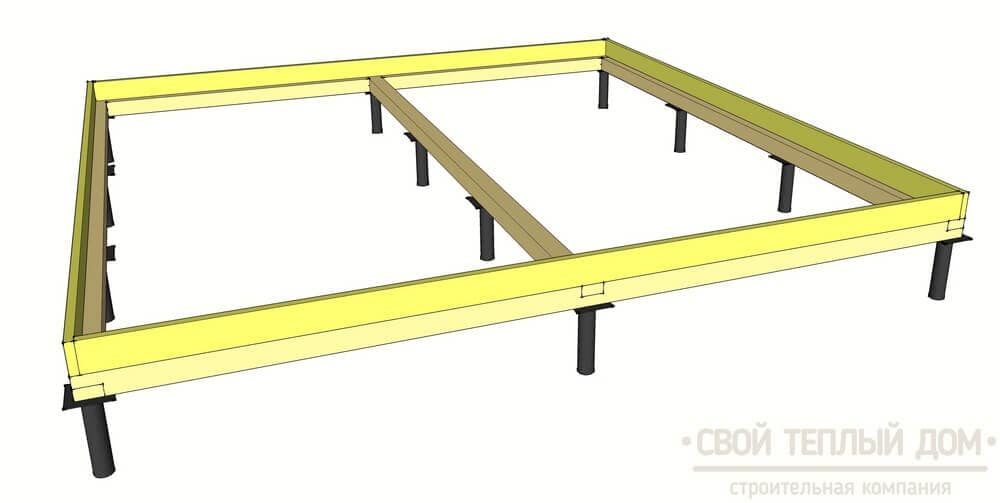

Рис.6 Установка фасадной доски на обвязку

3)После выполнения разметки, выполняется монтаж самих лаг, шаг которых рассчитывается в зависимости от нагрузки и величины пролетов.

Обвязка и лаги пола в каркасном доме

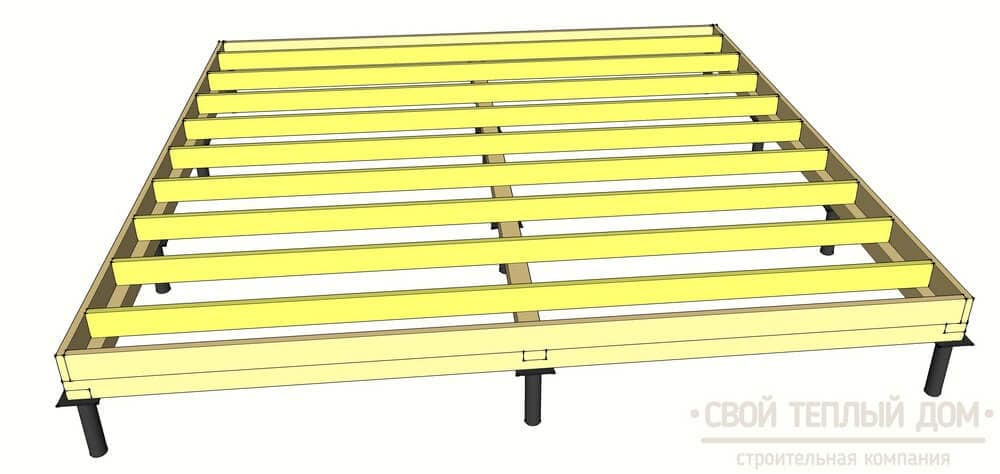

Рис.7 Монтаж половых лаг на обвязку

Обвязка и лаги пола в каркасном доме

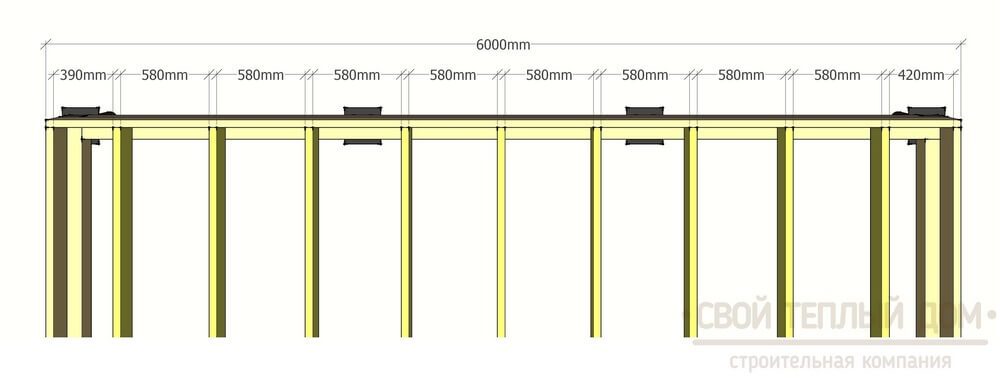

Рис.8 Расстояние между лагами для удобного монтажа утеплителя

4)Крепление лаг выполняется при помощи гвоздей.

5)После установки лаг, осуществляется монтаж распорок (перемычек) или поперечных элементов жесткости. Устанавливаются для того, чтобы зафиксировать вертикальное положение лаг и распределить точечную нагрузку на лагу пола между двумя соседними.

Обвязка и лаги пола в каркасном доме

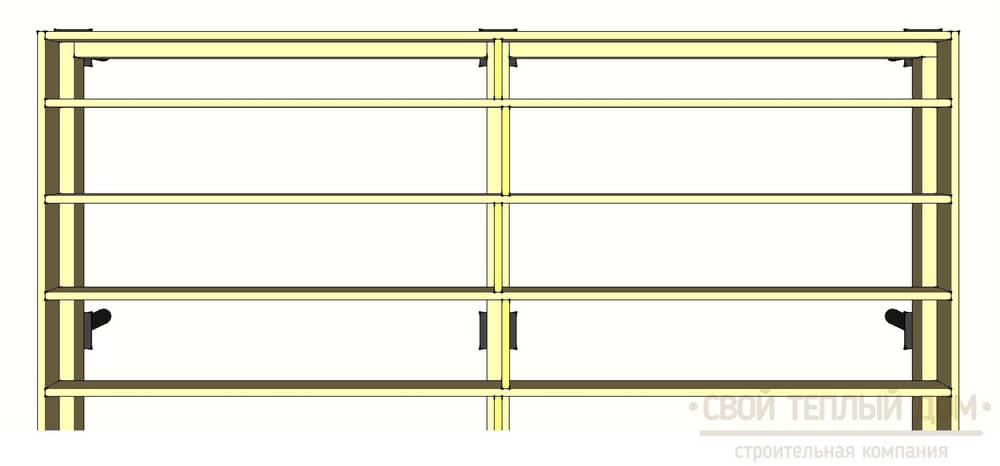

Рис.9 Устройство перемычек (элементов жесткости)

6)Возможно расположение перемычек в шахматном порядке для удобства монтажа. Главное, чтобы они были плотно сбиты.

Обвязка и лаги пола в каркасном доме

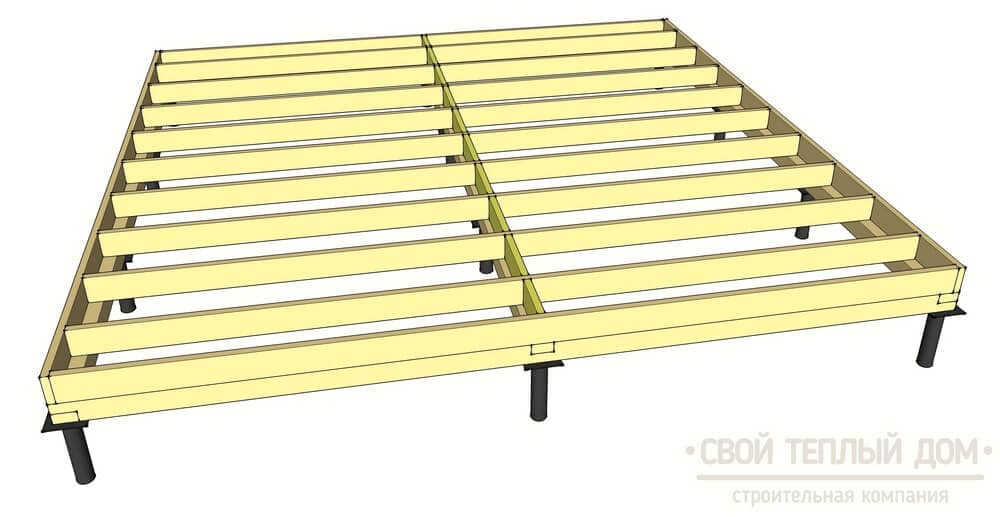

Рис.10 Более удобное расположение перемычек

7)Также устанавливаются перемычки, которые поддерживают наружную стену (стена, которая стоит параллельно следующей лаге) и перемычки, поддерживающие ненесущие перегородки (в дальнейшем перегородки будут установлены на них).

8)Крепление перемычек также выполняется при помощи гвоздей.

Соблюдение этих несложных правил гарантирует правильную сборку цокольного перекрытия, которое послужит надежной связкой для пола, стен и фундамента и обеспечит долгую службу всех элементов каркасного дома.

Обвязка и лаги пола в каркасном доме

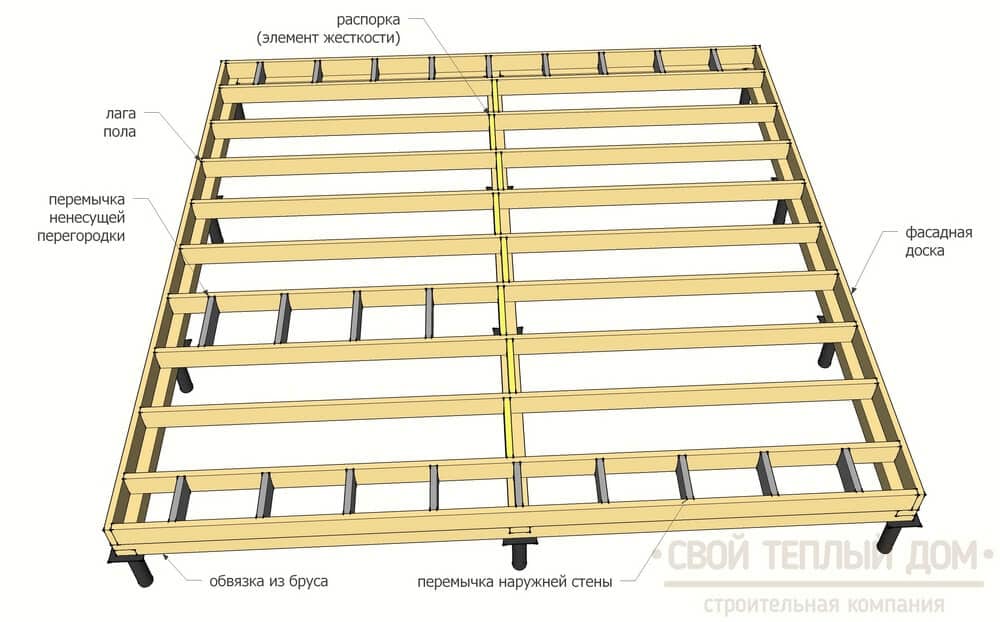

Рис.11 Готовое цокольное перекрытие
